GCS低壓抽屜柜

GCS型低壓抽出式開關柜，（以下簡稱裝置）是兩部聯合設計組根據行業主管部門、廣大電力用戶及設計單位的要求設計研制出的符合國情，具有較高技術性能標準、能夠適應電力市場發展需要并可與現有引進產品競爭的低壓抽出式開關柜。該裝置目前已被電力用戶廣泛選用。

裝置適用于發電廠、石油、化工、冶金、紡織、高層建筑等行業的配電系統。在大型發電廠、石化系統等自動化程度高，要求與計算機接口的場所，作為三相交流頻率為50（60）Hz、額定工作電壓為380（400）V、（660）V，額定電流為5000A及以下的發、供電系統中的配電、電動機集中控制、無功率補償使用的低壓成套配電裝置。裝置的基本組織形成見附圖1。裝置的設計符合下列標準IEC439-1《低壓成套開關和控制設備》GB7251.1-2005《低壓成套開關設備》。

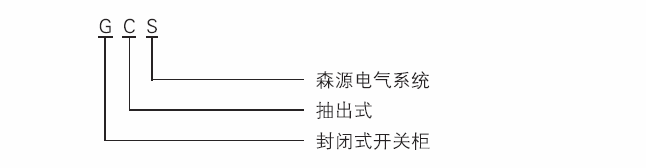

型號及含義

產品使用環境

1. 周圍空氣溫度不高于+40℃，不低于-5℃。24小時內平均溫度不得高于+35℃。超過時，需根據實際情況降容運行。

2. 戶內使用，使用地點的海拔高度不得超過2000m。

3. 周圍空氣相對濕度在最高溫度為+40℃時不超過50%，在較低溫度時允許有教較大的相對溫度，如+20℃是為90%、應考慮到由于溫度變化可能會偶然產生凝露的影響。

4. 裝置安裝時與垂直面的傾斜度不超過5%，且整租柜列相對平整（符合GBJ232-82標準）

5. 裝置應安裝在無劇烈震動和沖擊以及不足以使電器元件受到不應有腐蝕的場所。

6. 用戶特殊要求時，可以與制造廠協商解決。

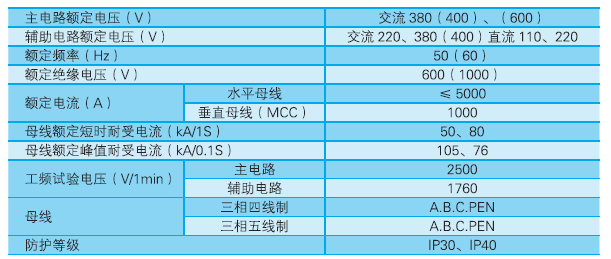

主要技術參數

主電路

裝置主電路方案共36組87個規格，不包括由于輔助電路控制與保護的變化而派生的方案和規格。

主電路方案是征求了廣大設計、制造、試驗和使用部門的意見而選編的，包括了發電、供用電和其它電力用戶的需要，額定工作電流為5000A，適合2500kVA及以下的配電變壓器選用。

此外，為適應供用電提高功率因數的需要而設計了電容器補償柜，考慮綜合投資的需要而設計了電抗器柜。

輔助電路

GCS輔助電路圖冊是根據有關設計要求規定而編制的。共有輔助電路方案120個。分上下兩冊。上冊（交流操作部分）共分63個方案，下冊（直流操作部分）供油57個方案。

直流操作部分的輔助電路方案，主要用于發電廠發電站的低壓廠（所）用系統：在編制時，已考慮到適用于200MW及以下和300MW及以上容量機組低壓廠用系統、工作（備用）電源進線，電源饋線和電動機饋線的一般控制方式。

交流操作部分的輔助方案主要用于廠礦企業及高層建筑的變電所的低壓廠用系統。工程設計中可以直接采用。

直流控制電源為直流220V或110V，交流控制電源為交流380V或220V，由抽屜單元組成的成套柜。220V控制電源引自本柜內設控制變壓器供電的公用控制電源。公用控制電源采用不接地方式控制變壓器，留有24V電源供需要使用弱電信號時采用。

電度表的安裝地點和電壓的引入方法及其它安裝使用要求詳見輔助電路圖的《編制說明》。

母線

為提高母線動熱穩定能力和改善接觸面的溫升，裝置全部采用TMY-T2系列硬銅排、銅排的連接部分必須壓麻、搪錫，推薦采用全長搪錫。也可采用全長鍍銀銅母線。

水平母線

水平母線置于柜后部母線隔室內。3150A及以上為上下雙層布置，2500A及以下為單層布置，每相由4條或2條母排組成，大大提高了母線的短路強度。

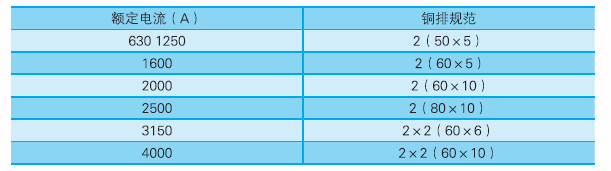

裝置水平母線銅排選用如下表

垂直母線

用于抽屜柜的垂直母線采用“L”形硬銅錫母線。

L型母線規格

（高×厚）+（底×厚）

（50×5）+（30×5）

額定電流1000A

中性接地母線

采用硬銅排

貫通水平中性接地（PEN）或接地+中性線（PE+N）規格如表：

*裝置內垂直PEN線或PE+N線的規格全部選用40×5

主要電器元件選擇

裝置主要選用技術性能指標先進，采用引進技術國內已能批量生產的電器元件。

1.主開關630A及以下的電源進線及饋線開關，主選AH系列，也可以用SW1（2）、CW1（2）系列、AE系列、3WE系列或ME系列。認為有必要時，也可以選用進口的M系列或者F系列。

2.630A及以下的饋線和電動機控制利用開關，主要選用RMM1系列、CM1系列，塑殼開關也可選用NZM系列、TM30A系列塑殼斷路器。

3.交流接觸器，主要選用B系列、LCI系列、3TB系列的接觸器以及與之配套的熱繼電器、聯鎖機構。

4.電流互感器全部采用蘇州吳縣市低壓電器廠、杭州建德電器廠、新市互感器廠聯合開發監制的SDH系列、SDL系列、SDLI系列。

5.熔斷器選用高分?jǐn)嗄芰T00系列。

6.為提高主電路的動穩定能力，設計了GCS系列專用的CMJ型組合式母線夾和絕緣支撐件，采用高強度、阻燃型的合成材料熟成型，絕緣強度高，自熄性能好，結構獨特，只需調正積木式間隔即可適用不同規格的母線。

7.為降低功能單元的間隔板、接插件、電纜頭的溫升，設計了GCS柜專用的轉接件，與同類產品比較轉接件熱容量增大，溫度低。

8.如設計部門根據用戶需要，選用性能優良、技術更先進的新型電器元件時，因HGCS系列柜具有良好的通用性，不會因更新的元器件，造成制造和安裝方面的困難。

結構特點

1.裝置的主架構采用MF型鋼，構架采用拼裝和部分焊接兩種結構形式。主構架上均有安裝模數孔E=20mm。

2.裝置各功能室嚴格分開，其隔室主要分為功能單元室、母線室、電纜室，各單元的功能作用相對獨立。

3.裝置采用將水平主母線置于柜頂或柜后的最新設計方案，使電纜室上下均有出線通道。解決了老產品無法上出線的難題。

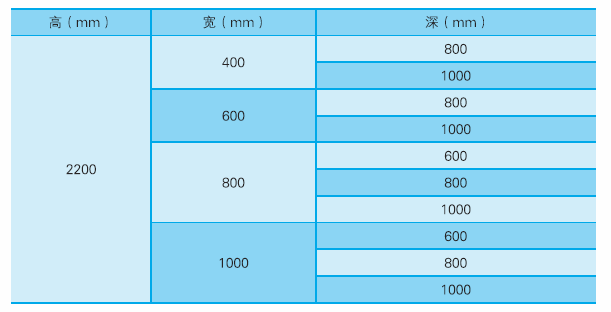

4.柜體的尺寸如下表

 功能單元

1.一個抽屜為一個獨立功能單元。

2.抽屜分為二分之一單元、一單元、三/二單元、二單元、三單元四個尺寸系列?；芈返念~定電流在400A及以下一個單元抽屜的尺寸為：160（高）×560（寬）×410（深），二分之一單元抽屜的寬為：280，二單元、三單元均為高度做二倍、三倍的變化，其余尺寸均同一單元。

3.功能單元的抽屜可以方便的實現互換。

4.裝置的每柜內可以配置11個一單元的抽屜或22個二分之一單元的抽屜。

5.抽屜進出線根據回路電流大小采用不同片數的同一規格片式接插件，一般一片接插件≤220A.

6.二分之一抽屜與電纜室的轉接采用背板式結構的的轉接件。單元抽屜與電纜室轉接采用棒式結構的轉接件。

7.抽屜面板有合、斷、試驗、抽出等位置的明顯標致，抽屜設有機械聯鎖裝置。

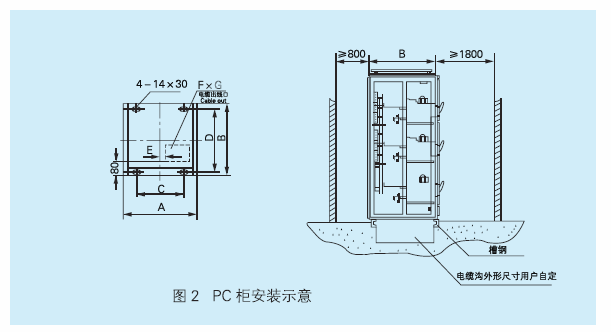

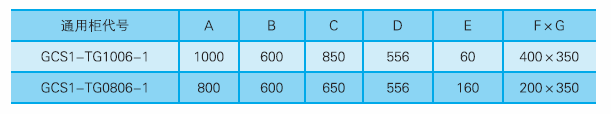

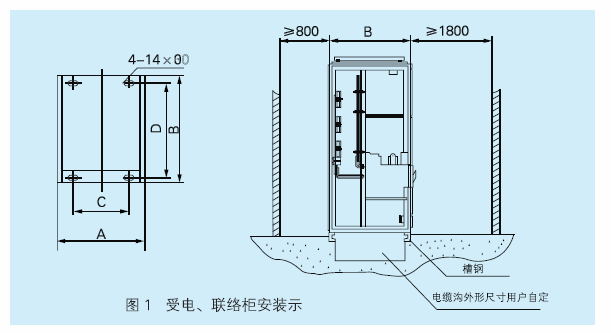

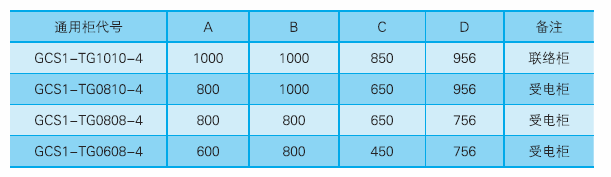

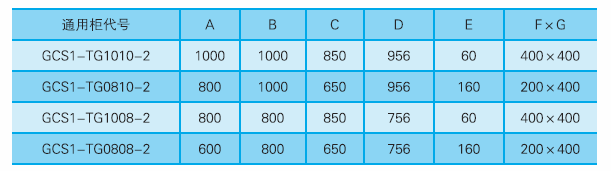

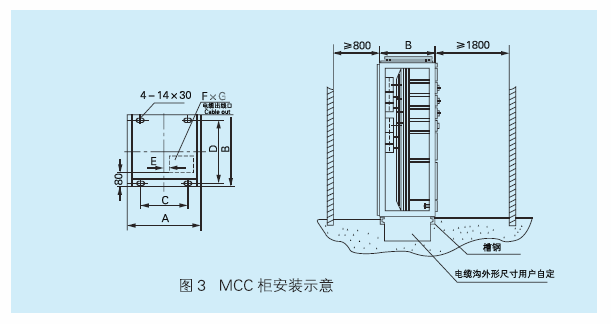

外形及安裝基礎示意圖
